Как подключить дверной звонок — схема, фото, инструкция

Дверные звонки сейчас имеются в каждом помещении. Существует множество моделей с различным уровнем сигнала, мощности и разными опциями. В этой статье говорится о том, как подключить звонок в квартире своими руками и что для этого нужно.

Схема подключения дверного звонка в квартире — подробная инструкция с фото и видео

Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.

Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi — Fi . Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Примечание

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

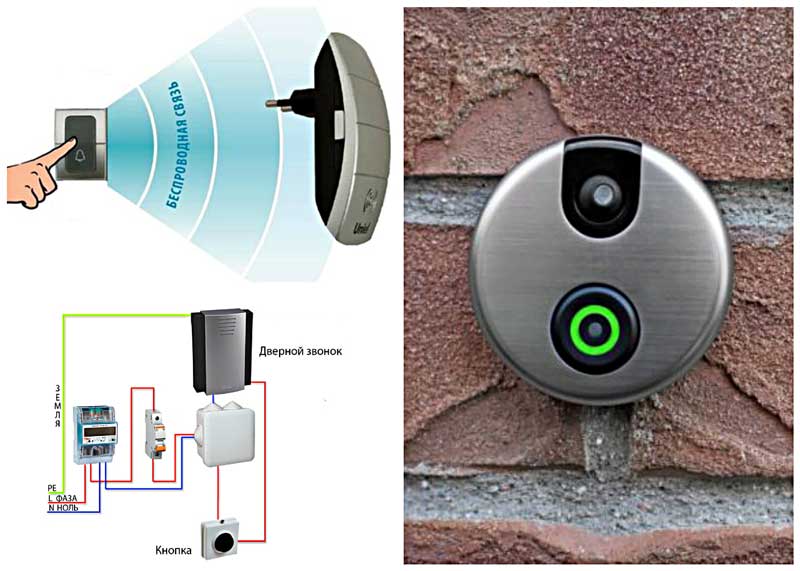

Типовая схема подключения дверного звонка

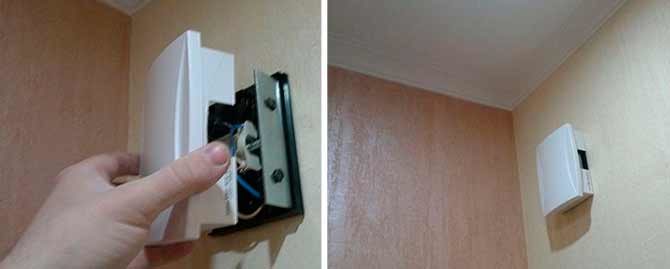

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму.

Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

• защитного автомата после электросчетчика
• кнопки
• звонка

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены.

Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

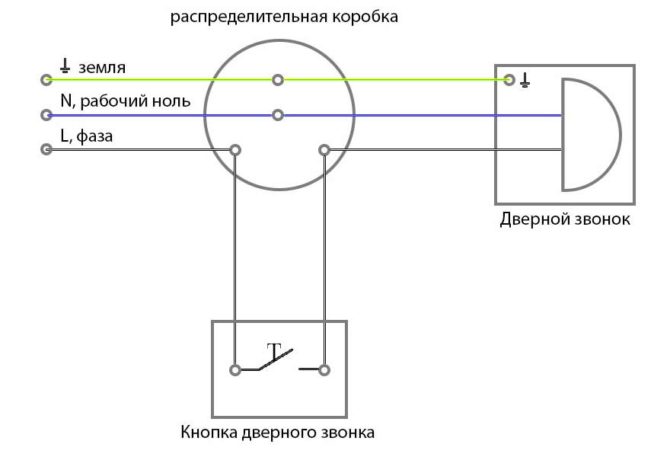

Современное безопасное подключение дверного звонка

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

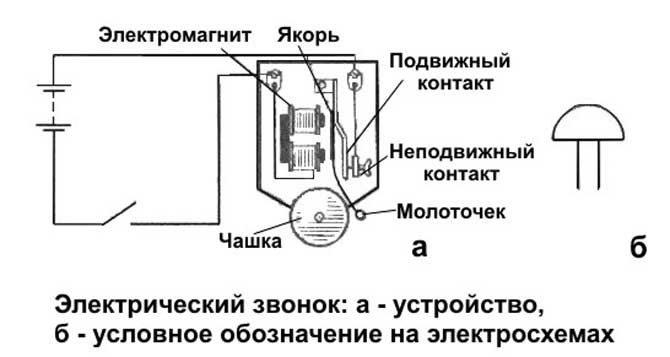

Как устроен дверной звонок

Основные детали, из которых состоит проводной дверной замок:

• электрический магнит;
• молоток;
• якорь;
• сигнальный динамик;
• контакты;
• пружины;
• кнопка.

Основной деталью, которая входит в конструкцию проводного звонка и выполняется его функционирование, является электрический магнит. С его помощью выполняется подача сигнала.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Полезные советы:

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Подключение электрозвонка в квартире, доме

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Принцип действия проводного дверного звонка

Принцип работы дверного звонка, думаю, всем известен, а именно при нажатии на кнопку звонка, раздается сигнал. Чтобы реализовать такую логику работы, было применено гениальное и одновременно простое решение, схема подключения скопирована со схемы подключения простого выключателя.

Ниже представлена общая схема домашней электрики при подключении дверного звонка.

Как вы можете видеть, основные отличия заключается в том, что вместо выключателя используется кнопка, а вместо светильника – электрозвонок. Никаких сложностей во время прокладки проводов для дверного звонка у вас возникнуть не должно.

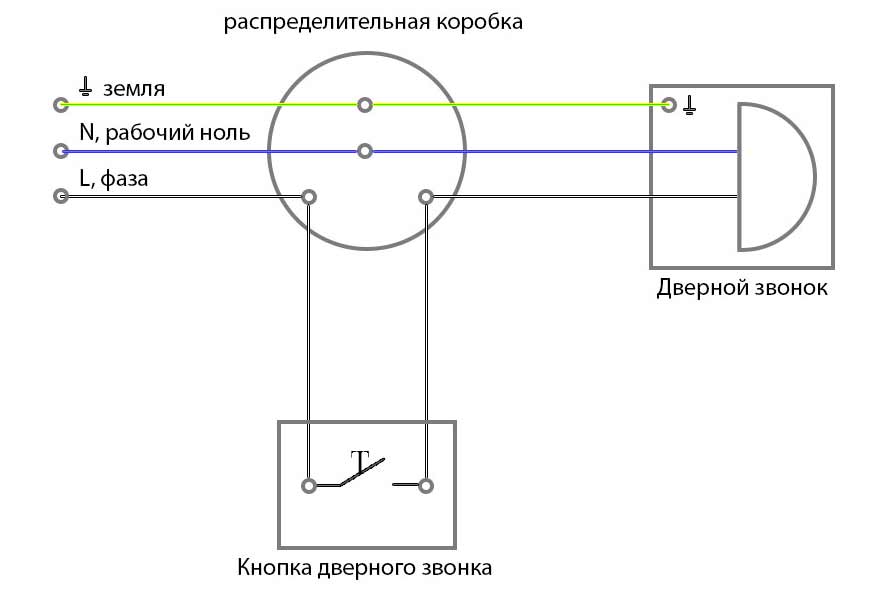

Схема подключения проводного дверного звонка

Вот так выглядит стандартная схема подключения проводного дверного звонка, будь то электромеханический или электронный звонок.

Как вы видите, схема точно повторяет стандартную схему подключения выключателя. А именно к звонку подводится ноль, а фаза идет на клавишу, которая так же связана с дверным звонком. Иными словами, в кнопке происходит разрыв фазы, при этом нажимая клавишу вы замыкаете электрическую цепь и звонок издает сигнал. Если такой проводной звонок подключить в обычную розетку 220в, он будет звонить до тех пор, пока подается электричество.

Проводным, такой тип дверных звонков, называется за способ связи с управляющей кнопкой. Если же клавиша со звонком не связана напрямую проводами, такой тип дверных звонок называется беспроводным или дистанционным.


Управляющая кнопка беспроводного дверного звонка связана с главным блоком не проводами , а по радио каналу. Обычно имеет собственное автономное питание (батарейку или аккумулятор). Основная же часть звонка, база которая находится внутри помещения, чаще всего включается в обычную розетку 220в квартирной сети. При этом электрическая вилка нередко является частью корпуса, и установка электрозвонка сводится лишь к включению в розетку.

В условиях, когда не проложено совершенно никаких коммуникаций и не видно способов для подключения, беспроводной дверной звонок единственный возможный вариант. Часто и блок звонка, и кнопка могут быть совершенно автономны (работают от батареек или аккумуляторов). Для самостоятельной установки, такие звонки, не требуют никаких специальных навыков. Достаточно просто закрепить их на стене, при этом можно обойтись лишь двухсторонним скотчем.

Главным минусом беспроводных звонков является необходимость периодической замены элементов питания.

Видео по теме

Хорошая

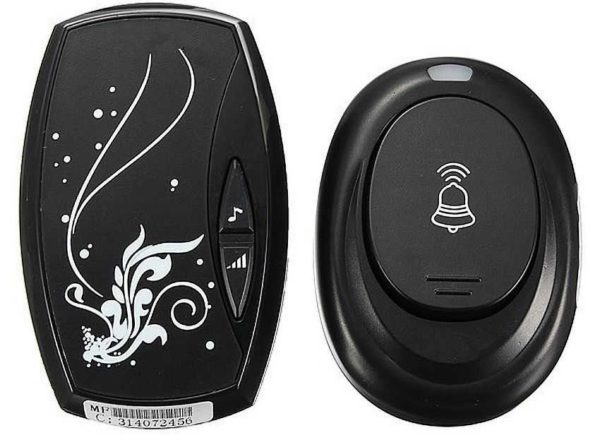

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

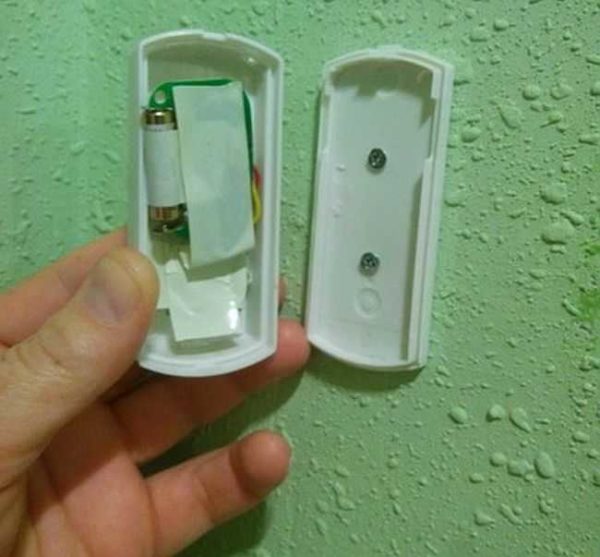

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

• Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
• Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
  • Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
  • В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.



  Зимой важно обеспечить электропитание

  Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

  Нестандартная комплектация

  В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

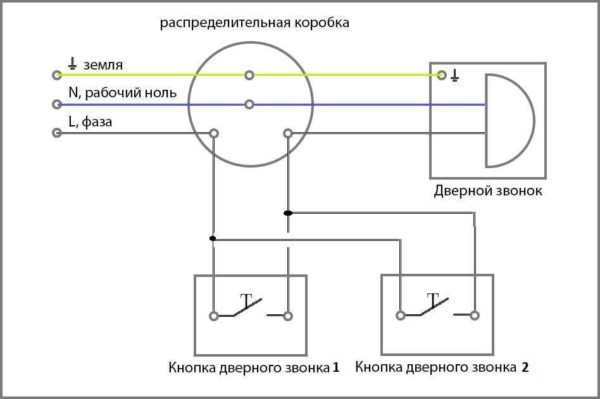

  Как к одному дверному звонку подключить две кнопки

  На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

  Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

  В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

  Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.



  как подключить звонок в квартире ил доме с двумя звонками

  Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.
