Несмотря на то, что электрический бойлер, или накопительный водонагреватель, зарекомендовал себя как прибор надежный и эффективный, ему периодически требуется профилактика или ремонт.
Схема устройства электрического бойлера.
Чтобы осуществить эти действия своими руками, необходимо знать главное — как разобрать водонагреватель.
Профилактика как способ избежать проблем
Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.
Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.
И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.
Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.
Даже после того, как вода полностью слилась, часть ее остается на дне бака, поэтому перед тем, как открывать крышку, подставьте чашу для остатков.
Как устроен бойлер
В свою очередь, чтобы процесс профилактической разборки и сборки бойлера протекал без ненужных эксцессов и не навредил устройству, полезно иметь представление о том, как электрический водонагреватель устроен.
Электрический бойлер — это обычный накопительный бак, эмалированный или из нержавейки (различные производители могут применять различные материалы).
В бак врезаются две трубки с резьбой: для подачи холодной воды и отбора горячей. Трубка для отбора горячей воды выводится под верхнюю стенку бака. Трубка подачи холодной воды едва выступает над нижней стенкой.
Это делается для того, чтобы из бойлера выбиралась вода, нагретая до рабочей температуры, которая при нагревании поднимается вверх.
Нагревание воды в бойлере происходит при помощи трубчатого элемента нагрева воды — ТЭНа, подключенного к термостату, регулирующему температуру нагрева. Для снижения агрессивных воздействий на нагревательный элемент применяется специальный катализатор — магниевый анод.
Схема работы солнечного бойлера.
ТЭН с терморегулятором и магниевый анод монтируются на одной панели, закрепляемой в нижней плоскости бака при помощи болтов. Для этого в баке предусматривается специальное отверстие.
Снизу на панели обустраиваются клеммы: для заземления, для присоединения электрических контактов к нагревательному элементу и световому индикатору работы ТЭНа.
Панель изолируется от воды в баке резиновой прокладкой.
Панель с клеммами закрывается защитным кожухом или крышкой.
Накопительный бак помещается в металлический корпус, оборудованный специальными креплениями -кронштейнами для монтажа бойлера к стене или потолку.
Пространство между накопительным баком и металлическим корпусом заполняется термоизоляционным материалом: пенопласт, минеральная вата, полиуретан и другие теплоизоляторы.
Все водонагреватели комплектуются встроенным термометром и обратным клапаном подачи холодной воды с предохранителем давления на 6 бар.
Накопительный бак электрического водонагревателя рассчитан на давление от 7 до 10 бар. Проектное давление в системе городского водоснабжения не превышает 4 бар.
Знакомимся с устройством бойлера
Чтобы понять, как обеспечить многолетнюю бесперебойную работу купленного агрегата, нужно хотя бы вчерне представлять его устройство. Не лишним будет и прочтение инструкции к данной модели. Это позволит не совершать ошибок при использовании электрического водонагревателя.
Схема, подходящая для большинства выпускаемых аппаратов для нагрева воды, представлена на картинке ниже:

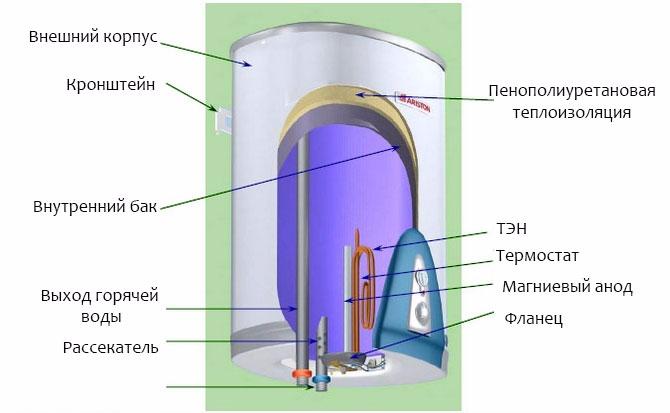

Схематичное устройство накопительного водонагревателя
В любой воде есть некоторое количество растворённых солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках бака в нижней его части. За 2-3 года прочной скорлупой покрываются не только стенки, но и нагревательный элемент и медная трубка, внутри которой вставляется датчик температуры. Для снижения жёсткости образованных шлаков и для предотвращения коррозии корпуса бака на одном фланце с ТЭНом крепится магниевый анод. Но он не рассчитан на долгую работу, поэтому время от времени его нужно менять.
Если разобрать бойлер, проработавший без чистки несколько лет, можно увидеть следующую картину:

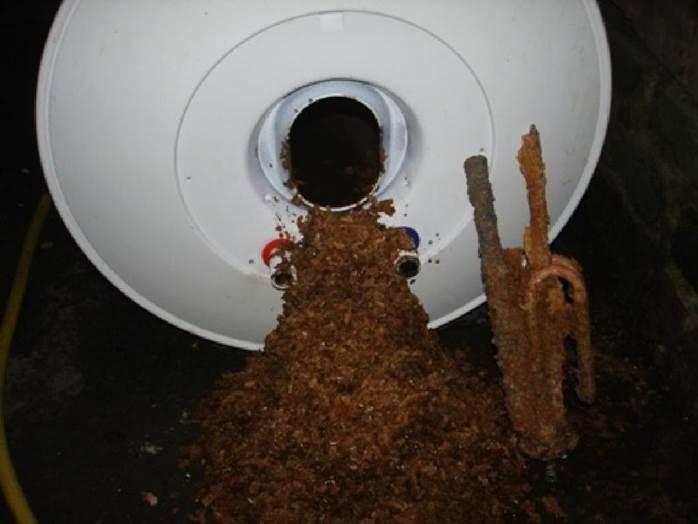

Накипь, образовавшаяся вследствие длительного использования бойлера Аристон
Эта ситуация страшна не только своим внешним видом. Подобное легкомысленное отношение к водонагревателю может привести к следующим последствиям:
- При таком количестве накипи повышается расход электроэнергии при нагреве воды.
- Из-за более высокой температуры в зоне работы ТЭНа выходит из строя датчик температуры или нагревательный элемент.
- Полностью выходит из строя и, естественно, требует замены магниевый анод.
- Многократно повышается риск коррозии корпуса бака, из-за чего произойдёт утечка воды. В этом случае неизбежна замена аппарата на новый.
Чтобы не доводить дело до такой крайности, практически все компании, выпускающие электрические водонагреватели, рекомендуют профилактику устройств раз в один-два года. В чем она заключается? Нужно разобрать водонагреватель, заменить магниевый анод на новый, проверить и при необходимости очистить нагревательный элемент, очистить и промыть водой внутреннюю поверхность бака. Если проводить подобное мероприятие постоянно, срок службы бойлера может увеличится минимум вдвое.
Важно! Для каждой модели бойлера предусмотрен свой вид нагревательного элемента. Поэтому при первой профилактической чистке бака стоит купить не только анод, но и ТЭН. Не будет лишней и покупка новой резиновой прокладки для этой модели.
Слив
Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.
Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.
- наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
- на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
- самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.
Если при любых манипуляциях вода из обратки не течет, откройте кран горячей воды, чтобы создать необходимый приток воздуха, и не закрывайте его до той поры, пока бойлер не опустеет.
Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!
Как правильно разобрать бойлер?
Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.
Необходимые инструменты
- отвертка;
- плоскогубцы;
- нож;
- шланг для слива воды, совпадающий по диаметру с патрубком обратки;
- анод для замены;
- специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.
Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.
Порядок действий

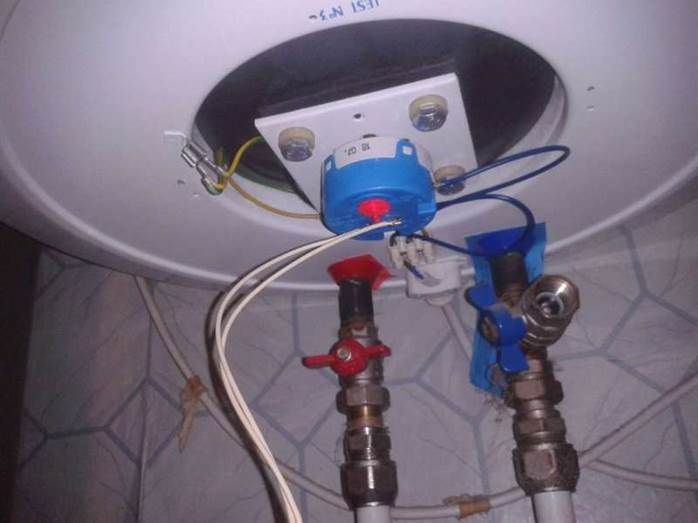

- Снимаете с нижней части бойлера крышку, открутив по периметру болты.
- Сливаете воду так, как указано ранее (проще и быстрее слить через патрубок).
- На внутреннем корпусе расположено несколько болтов, их необходимо открутить (не забудьте подставить чашу, в системе по-прежнему остается порядка 15-20 литров воды).
- С течение времени болты «запекаются» и их очень сложно открутить. Если это произошло и сейчас, бойлер лучше снять со стены, уложить горизонтально и тогда уже выкручивать. К слову, плотность закручивания свидетельствует о качественной сборке.
- Очень аккуратно вытягиваете электрический блок. Но так, чтобы резиновая прокладка осталась нетронутой – ее очень легко порвать или деформировать. На этом этапе целесообразно фотографировать все то, что вы делаете. Потом придется собирать в обратном порядке и тогда ваши фото очень пригодятся.
- Если есть необходимость, заменяете анод на новый, а ТЭН замачиваете в растворе лимонной кислоты. Минимальное время – сутки. Спустя 24 часа берете любой неострый предмет с узким концом и аккуратно снимаете накипь с ТЭНа. Все это следует делать только в том случае, если причиной поломки является перегоревший ТЭН или необходимость замены магниевого анода. О том, как узнать, что именно это препятствует работе агрегата – далее по тексту.
- С использованием чистящего состава обрабатывают электрический блок бойлера. Налет можно снять сухой жесткой губкой.
Особенности и различия в разборке водонагревателей Аристон, Thermex и Gorenje
Каждая компания, выпуская продукцию однотипного характера, старается придать своим изделиям характерные черты, отличающие их продукцию от других производителей. Бойлеры фирм Аристон, Термекс и Gorenje тоже имеют свои конструктивные особенности и различия. Так, слой утепления между внутренним баком и обшивкой у моделей Gorenje выполнен из пенополистирола, в то время как у других фирм изоляция из пенополиуретана.
Ещё одной отличительной особенностью будет форма и способы крепления фланца. Например, в моделях фирмы Аристон это – овальная деталь, которая крепится скобой и одной гайкой. Другие производители сделали эту несущую пластину либо круглой, либо квадратной.
Устройство бойлера
Герметичность здесь обеспечивают 4 или даже 6 гаек. К тому же магниевый анод у фирмы Gorenje крепится не на фланце, а сверху бака. Спорное решение, требующее дополнительных усилий, смекалки и инструментов при его замене.
Немало различий и в электронной начинке. Потому при первой разборке нужно сфотографировать все соединения проводов на телефон, чтобы во время сборки не ошибиться. В случае ошибки велика вероятность, что электроника сгорит.
Из рассмотренных компаний лишь бойлеры Gorenje собираются в Европе, два других производителя имеют сборочные цеха в России. Но качество продукции у каждой компании довольно высокое, и соответствует стоимости изделий.
Какие бы различия не применялись в рассмотренных выше моделях водонагревателей разных фирм, вся эта техника довольно хорошо справляется со своими функциями – обеспечить потребителя горячей водой. И при должном уходе может прослужить гораздо дольше предусмотренного производителем срока работы.
Последовательность разборки бойлера
Для осуществления плановой разборки и последующей профилактической очистки накопительного водонагревателя понадобятся:
Схема устройства накопительного водонагревателя.
- отвертки: плоская, маленькая и средняя крестовые;
- разводной ключ;
- гаечный ключ на 13;
- резиновый шланг;
- таз или другая мобильная емкость для воды;
- нож;
- мягкий ершик и металлическая губка для посуды;
- химические средства для очистки ТЭНа;
- новый магниевый анод;
- фен.
Как определить, что вышел из строя ТЭН и/или анод
- Прибор не нагревает воду – если вы убедились, что розетка исправна и есть электричество – неисправность заключается в ТЭНе.
- Вода нагревается очень медленно – необходимо заменить магниевый анод.
- Во время работы слышится отчетливое, но глухое шипение – чрезмерная накипь и отложения на ТЭНе.
Как правильно почистить ТЭН от накипи – видео специалисто:
Обесточивание бойлера
Первое действие по разборке бойлера заключается в непременном обесточивании прибора. Категорически запрещается разбирать водонагреватель, не отключенный от электропитания.
Необходимо вынуть вилку электрошнура бойлера из розетки. Если шнур подключен к автомату-пакетнику, нужно выключить рубильник пакетника.
С помощью маленькой крестовой отвертки откручиваются шурупы защитного кожуха или крышки, сама крышка снимается. Если защитный кожух крепится на пластмассовых защелках, то они отжимаются с помощью ножа и плоской отвертки.
Отсоединяются все провода, подведенные к клеммам термостата, нагревательного элемента, индикатора и заземления. Для этого используется средняя крестовая отвертка.
Внимание! Для осуществления правильного обратного монтажа электрической системы бойлера необходимо зарисовать или сфотографировать изначальную схему соединений проводов.
Как разобрать Аристон?
Особенность водонагревателей фирмы Аристон заключается в наличии фланца овальной формы.
Порядок действий:
- отключают бойлер от сети;
- сливают воду через патрубок обратки;
- снимают крышку с нижней части агрегата;
- аккуратно вытаскивают термостат, чтоб не повредить прокладку;
- получают доступ к овальному фланцу.
Перед тем, как начать вытаскивать фланец, необходимо открутить на планке гайки, снять ее, вытянуть наружу ТЭН прокручивающимся движением и только после этого снимают фланец. Иначе сделать не получится.
Для того, чтобы заменить и правильно установить фланец, заранее сфотографируйте его положение в горловине водонагревателя. В противном случае, вода будет постоянно подтекать.
Обязательно поменяйте прокладку! Это должно быть качественное, желательно фирменное изделие, рассчитанное на 2 года беспрерывной эксплуатации.
После того, как произведена замена фланца и прокладок, чистится губкой электрический блок, внутренние составляющие, ТЭН, при необходимости заменяется магниевый анод.
Сборка производится в обратном последовательном порядке, чтобы не нарушить конструкции и предупредить ее выход из строя.
Слив воды из накопительного бака
Схема устройства ТЭНа.
С помощью запорного вентиля перекрывается подача холодной воды в квартиру. Если для бойлера предусмотрен локальный вентиль, перекрывающий только необходимую часть квартирного водопровода, его и следует использовать.
На бойлере перекрывается вентиль отбора горячей воды и обратный клапан на подаче холодной.
С помощью разводного ключа отсоединяется шланг подачи холодной воды в водонагреватель, шланг отбора горячей воды не отсоединяется.
На обратный клапан бойлера надевается резиновый шланг. Второй конец резинового шланга направляется в раковину, джакузи, ванну. Через него будет сливаться вода из бойлера.
Открывается обратный клапан бойлера и вентиль отбора горячей воды. Полностью открываются все краны горячей воды, подключенные к водонагревателю: в ванной комнате, на кухне.
В накопительном баке бойлера образуется атмосферное давление, а вода при этом выталкивается через обратный клапан. Обычно сброс воды из бойлера происходит несколькими порциями по мере повышения давления в баке.
Проверить, вся ли вода слита, можно подув в резиновый шланг на обратном клапане. Если вода в баке остается, будет раздаваться характерное бульканье.
Может случиться так, что давления в системе водопровода не хватит для вытеснения всей воды из бойлера. В этом случае снимается шланг отбора горячей воды и через трубку отбора горячей воды с помощью компрессора в бак нагнетается дополнительное давление.
Внимание! Трубка подачи холодной воды в накопительный бак возвышается над уровнем нижней стенки. Поэтому небольшая часть воды останется в бойлере и сольется только через монтажное отверстие крепления панели нагревательного элемента. Этот фактор необходимо учитывать при дальнейшей разборке водонагревателя.
Разборка бойлера медиум класса
В модельном ряду продукции предусмотрены водонагреватели медиум класса с улучшенными функциональными характеристиками. Основная конструктивная особенность заключается в том, что здесь фланец закреплен болтами в количестве 4-6 штук.
Порядок действий:
- отключаете прибор от сети;
- сливаете воду;
- снимаете крышку с нижней части корпуса;
- отсоединяете от ТЭНа провода и выкручиваете все гайки;
- слегка вдавив ТЭН внутрь с небольшим прокрутом вытаскиваете его наружу – чистите или меняете;
- откручиваете на планке гайки и вынимаете фланец;
- меняете его и прокладку.
Заключение, отзывы, советы
Для тех, кто привык решать проблемы самостоятельно, не составит труда разобрать водонагреватель Аристон и провести его профилактику. По большому счету, сложного в этой операции ничего нет, требуется только усердие и точное соблюдение инструкций. Все действия, проводимые с прибором, фиксируйте, чтобы впоследствии собрать все с точностью до наоборот.
Снятие крышки и панели с ТЭНом
С помощью средней крестовой отвертки откручиваются шурупы, фиксирующие большую нижнюю крышку (предусмотрена не во всех моделях). Крышка снимается.
Вынимается термостат. Для этого необходимо плавно, без нажима вбок, потянуть блок термостата вниз.
Памятуя об оставшейся в баке воде, необходимо подставить под бойлер таз или иную емкость для воды.
С помощью гаечного ключа на 13 или разводного ключа откручиваются гайки крепления панели ТЭНа.
Крепления панели снимаются аккуратно, чтобы не повредить водоизолирующую прокладку.
Снимается панель с ТЭНом и магниевым анодом.
Для этого панель проталкивается рукой вглубь бака, переворачивается и вынимается. Если не перевернуть ТЭН, то его загнутая часть, утолщенная накипью, может не позволить извлечь панель наружу.
Профилактика водонагревателя
Бак бойлера чистится и промывается изнутри. Накипь можно выгрести руками, налет на стенках бака аккуратно удаляется мягким ершиком. Бак промывается и ополаскивается водой из шланга.
Внимание! При очистке бака нельзя допустить повреждения защитного слоя.
Нагревательный элемент очищается от накипи с помощью химических средств или вручную, металлической губкой для посуды.
Старый магниевый анод заменяется на новый. При выборе нового анода учитывается размер резьбы на панели.
Сборка бойлера
Сборка водонагревателя производится в обратном порядке.
Внимание! Перед установкой панели с нагревательным элементом бойлер и все его детали необходимо хорошо просушить с помощью фена.
Устанавливая панель, особое внимание уделите герметизирующей прокладке. Вода не должна просачиваться.
Подключаются шланги подачи холодной и отбора горячей воды (если он отсоединялся). Открывается кран горячей воды. Бак заполняется холодной водой до вытекания из «горячего» крана.
Убедившись в герметичности бойлера, подключаются электрические провода, закрывается крышка и защитный кожух.
Полезные советы:
- все работы по разборке бойлера лучше производить в резиновых перчатках;
- чтобы бойлер служил дольше и без перебоев, рекомендуется нагревать воду не выше 60-70°С;
- если из бойлера часто сливается вода, целесообразно установить на входную и заборную трубки тройники, укомплектованные кранами для водослива.
Такая профилактика позволит обеспечить нормальную бесперебойную работу водонагревателя на многие годы.
