Введение

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

ИБП или генератор – что выбрать?

Бензогенератор используется в случае пропадания электроэнергии. Нужно переключить систему электроснабжения на генератор, запустить его и подождать, пока он выйдет на режим и подключить нагрузку.

Средняя цена оборудования — 30 000 рублей, но есть и более дорогостоящие экземпляры. Их преимущества в возможности использования энергоснабжения в любой период. Недостатком является необходимость контроля работы системы.

ВАЖНО!

Лучшим решением является ИБП. Достоинство системы заключается в наличии режима онлайн для автоматического переключения режима.

Присутствие человека при работе ИБП не требуется. Прибор прекрасно справляется с перебоями в питании.

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

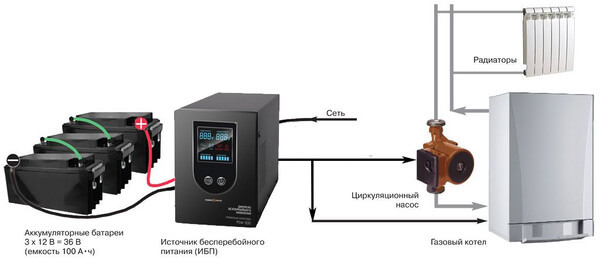

Фото 3: Схема работы ИБП оффлайн типа с газовым котлом

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Фото 4: Принцип работы линейно-интерактивного источника БП

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Вернуться к оглавлению

Необходимость приобретения

Современные газовые котлы нуждаются в постоянном подключении к источнику питания. От сети работает управляющий блок, циркуляционный насос, система розжига и принудительная вентиляция.

Продвинутые пользователи устанавливают специальные модули, с помощью которых управляют системой на расстоянии.

При отключении электричества прибор продолжает работать. Большинство моделей способные не только обеспечить котел питанием, но и наладить его работу при скачках напряжения.

Преимущества бесперебойного источника питания:

приемлемая стоимость;
простой монтаж, не требующий специальных знаний;
отличная работа при перепадах напряжения;
автоматический контроль всех параметров;
срок службы до 7 лет;
бесшумная работа.

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

Рассчитываем мощность ИБП

Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.
Определяем необходимое время автономной работы

Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.
Выбираем тип АКБ

Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

Фото 6: Последовательное подключение трех АКБ к источнику БП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Вернуться к оглавлению

Нужен ли стабилизатор напряжения для котла, если есть ИБП?

Подключение стабилизатора перед ИБП для котла расширит диапазон сетевого напряжения, в котором устройство питает нагрузку, не переходя на АБ. Это сэкономит ресурс батарей, а также увеличит потенциальное время работы в автономном режиме.

Подключение стабилизатора после ИБП для котла понадобится, если прибор не сможет удовлетворить требования газового котла к форме и точности питающего напряжения (данная проблема часто возникает при применении оff-line ИБП или ИБП линейно-интерактивного типа). Стабилизатор в таком случае улучшит данные параметры до уровня, приемлемого для отопительного оборудования.

Обратите внимание! Не каждый стабилизатор подходит для решения подобной задачи!

On-line ИБП обладает широким диапазоном входного напряжения, а качество получаемой от него электроэнергии отвечает абсолютно всем требованиям газового котла. Поэтому при использовании данного типа ИБП отпадает необходимость в применении дополнительных стабилизаторов.

Заключение

Чтобы успешно выбрать ИБП для котла, надо выявить все проблемы, связанные с электроснабжением вашего загородного дома. Выясните заранее диапазон перепадов напряжения, зафиксируйте длительность и частоту отключений. Решить задачу поможет реле напряжения с дисплеем – недорогой прибор, отключающий электричество при скачках во внешней сети.

Дальше посчитать мощность и подобрать «бесперебойник» гораздо проще. Если используете автономную электростанцию (генератор), узнайте параметры выходного напряжения, которое должен обрабатывать блок резервного питания.

Какие аккумуляторные батареи используются?

ИБП комплектуются свинцово-кислотными аккумуляторами. Используются герметизированные батареи. Они безопасны и не нуждаются в сервисном обслуживании. Батареи бывают гелевыми и стекловолоконными.

Электролит гелевых батарей содержи соединения кремния, благодаря чему повышается его густота. Содержимое аккумулятора не выплескивается при тряске и при опрокидывании прибора. За счет этого обеспечивается безопасная эксплуатация прибора.

На что необходимо обратить особое внимание при выборе ИБП для котла?

Если в состав отопительной системы входят обладающие высокими пусковыми токами циркуляционные насосы, то ИБП для этой системы необходимо выбирать исходя из значения её максимальной (пусковой) мощности, превышающей номинальную минимум в 3 раза.

Для работы с котлом не подойдёт компьютерный ИБП. Он просто не обеспечит необходимую продолжительность автономной работы. Кроме того, прибор, рассчитанный на подключение персонального компьютера, чаще всего характеризуется выходным сигналом в виде модифицированной (аппроксимированной) синусоиды, а для корректной работы котла необходима именно чистая (идеальная) синусоида.

Аккумуляторные батареи могут располагаться как в корпусе ИБП, так и за его пределами, во внешних конструктивах: модулях, стеллажах, шкафах. Приборы с внутренними аккумуляторами имеют ограниченное время автономной работы и подходят для эксплуатации либо в системе электроснабжения, снабжённой генератором, либо в условиях отсутствия длительных (свыше 4-х часов) перерывов в электропитании.

Некоторые ИБП имеют опцию «холодного» старта – в случае отсутствия входного напряжения прибор включается за счёт энергии АБ. Такая опция позволит запустить систему отопления даже при отключении сетевой электроэнергии.
