Как заменить ТЭН в стиральной машине — видео, фото, инструкция

Стиральная машина — незаменимый электроприбор, который используется достаточно часто, вследствие чего периодически может требоваться ремонт устройства. Причины поломок могут быть разными, большую роль играет качество воды, ее повышенная жесткость может приводить к неисправностям ТЭНа.

Причины поломки тэна

Ни один производитель стиральных машин не выпускает самостоятельно всех составляющих элементов, значительная их часть делается на смежных предприятиях по заказу. Как следствие – увеличиваются риски поставок некачественных товаров. Ответственные производители отправляют к поставщикам своих представителей для контроля всего процесса и проверки изделий на месте, а халтурщики покупают то, что дешевле. Как результат – выход из строя нагревательных элементов. Это самая основная причина поломок. Но есть еще и объективные факторы, связанные с условиями эксплуатации.

Перегорела спираль тэна или датчик управления. В деревнях часто прыгает напряжение в сети, из-за сильного ветра возможно перехлестывание проводов на воздушных линиях электрических передач. Результат – напряжение вместо 220 В составляет 380 В. Перегорает или тэн, или автоматика, или все вместе.

Одной из причин поломки может быть перегоревшая спираль
Плохое качество воды. Очень часто вода имеет высокую концентрацию кальция, при высоких температурах он затвердевает и оседает на поверхности тэна. Кальций намного ухудшает теплопередачу, что заметно понижает КПД нагрева. Но это не все проблемы, создаваемые твердыми осадками кальция. Они провоцируют значительное повышение температуры нагрева нихромовой спирали, она не рассчитана на такие режимы и быстро перегорает. Высокая температура нагрева спирали становится причиной перегрева металлического корпуса – прогорает и он.

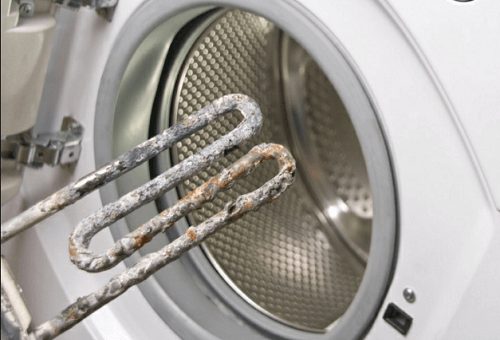

Кальциевые отложения чаще всего являются причиной поломки тэна

Цены на ТЭН для стиральной машины

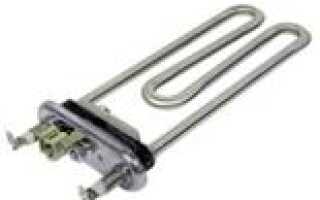

ТЭН для стиральной машины

Как определить, где расположен нагреватель

Нагревательный элемент находится в нижней части бака. В зависимости от производителя техники ТЭН может располагаться в передней или задней части корпуса. Большинство торговых марок, таких как Candy, Indesit, Zanussi, Ariston, Electrolux, Atlant, предоставляют доступ к нагревателю через заднюю панель стиральной машины. Фирмы Samsung, Bosch, LG размещают ТЭН в передней части, под барабаном.

Чтобы определить расположение детали, нужно посмотреть на размер задней панели машинки. Если сзади находится большая съемная поверхность, значит, нагревательный элемент, скорее всего, расположен там. Если на задней панели можно открутить только небольшую крышку, то выход к ТЭНу следует искать через переднюю панель. Не всегда получается определить расположение детали по внешним признакам, поэтому место расположения лучше всего начинать искать с задней части – ее проще снять и прикрутить на место.

Ход работы по замене ТЭНа в стиральной машине

Отключив стиралку от питания и коммуникаций, нужно отодвинуть ее от стены. Дальше поступите так:

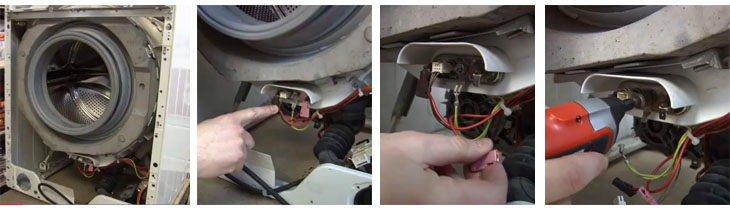

В СМА с расположением ТЭНа сзади открутите болты по периметру задней панели. Отставьте ее. Внизу под баком вы увидите нагреватель.

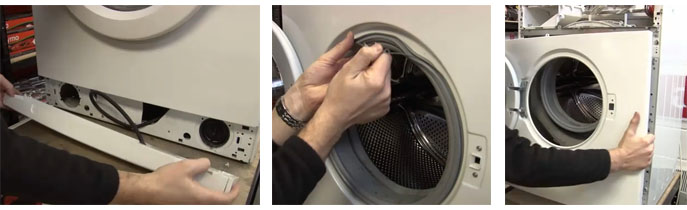

Чтобы добраться до элемента спереди, нужно вытащить лоток для моющих средств. Выкрутите винты панели управления и отстегните защелки. Теперь снимите цокольную панель и слейте воду из сливного фильтра.
Открыв дверцу люка, снимите хомут манжеты и заправьте ее внутрь бака. Открутив винты сверху и снизу, уберите панель в сторону.

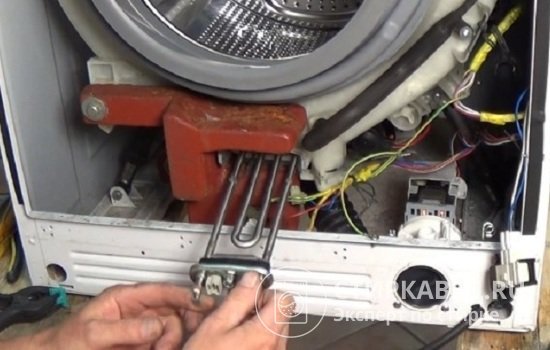

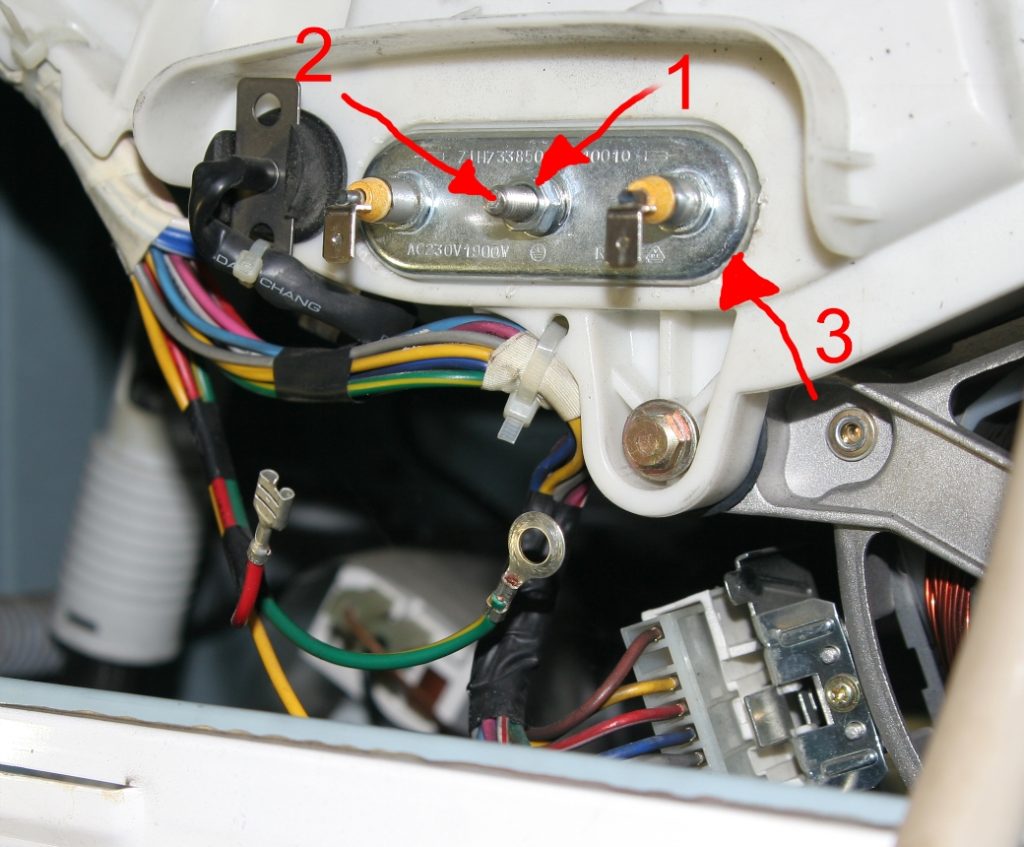

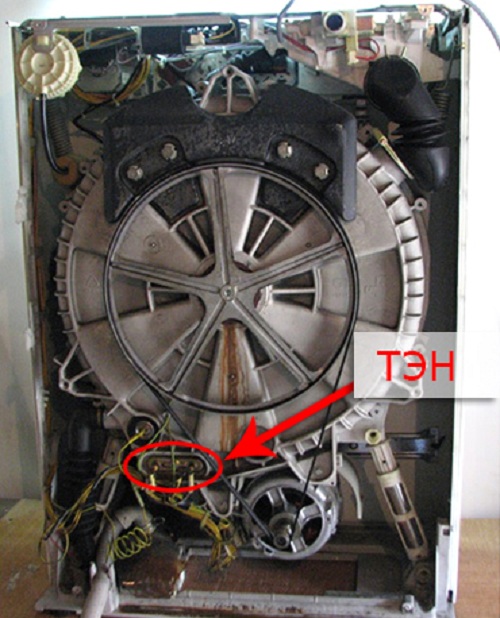

ТЭН находится под баком.

Перед тем как поменять нагреватель, необходимо его проверить. Сделать это можно, не снимая элемент с места. Вам будет нужен тестер, настроенный в режиме Омметра. Поступите так:

Отсоедините все разъемы проводки от ТЕНа.
Подсоедините щупы тестера к контактам нагревателя.

Измерьте сопротивление: нормой считаются показатели, равные 20-30 Ом.

Чтобы снять нагреватель с машины, ослабьте гайку на центральном болте и продавите его внутрь бака. Поддев края отверткой, вытащите элемент.

Теперь о том, как вставить и подключить ТЭН в стиральной машине: возьмите новый нагреватель, вставьте в гнездо, затяните гайку и подключите проводку.

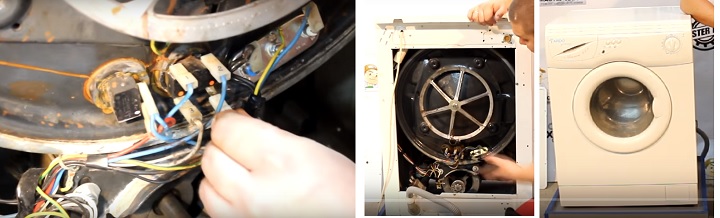

Осталось собрать машину и запустить ее для проверки.

Зная, как заменить и установить ТЭН в стиральной машине, вы сможете запросто справиться с ремонтом самостоятельно. Вам поможет видео по теме:

Как узнать, что нагревательный элемент не работает

В связи с тем, что во время стирки невозможно открыть бачок, узнавать о поломке нагревательного элемента следует по косвенным признакам.

Можно примерно вычислить время слива грязной воды в канализацию перед полосканием и в этот момент потрогать поверхность шланга. Если он теплый – все в норме, если холодный, то надо менять нагреватель. Но так поступать не все имеют возможность. По каким еще признакам можно заметить поломку тэна?

Резко ухудшилось качество стирки. Причем оно не повышается при замене используемого стирального порошка и повышении температуры нагрева на панели управления.
Потребление электрической энергии во время стирки заметно сократилось. Надо помнить, что на нагрев воды автомат использует не менее 80% всей энергии.
Стиральная машинка самостоятельно отключается или срабатывают автоматы защитной электрической арматуры. Такие ситуации наблюдаются во время наполнения автомата водой. Если у вас такой случай – немедленно отключите устройство от питания и не пользуйтесь им до ремонта.

Если качество стирки резко ухудшилось, нужно проверить, работает ли тэн

Важно. К сожалению, большинство отечественных домов и квартир старых проектов не имеет заземления, что значительно увеличивает риски травматизма. При первых признаках проблем с короткими замыканиями надо как можно быстрее отключать электрическое оборудование и вызывать профессионального электрика, или исправлять проблему самостоятельно. Но для этого надо иметь специальные инструменты и приспособления, знать требования ПУЭ.

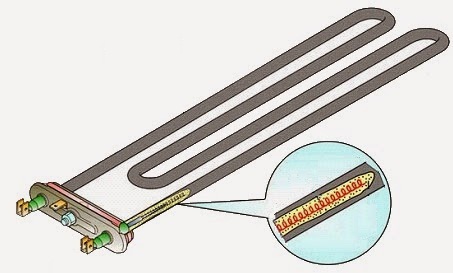

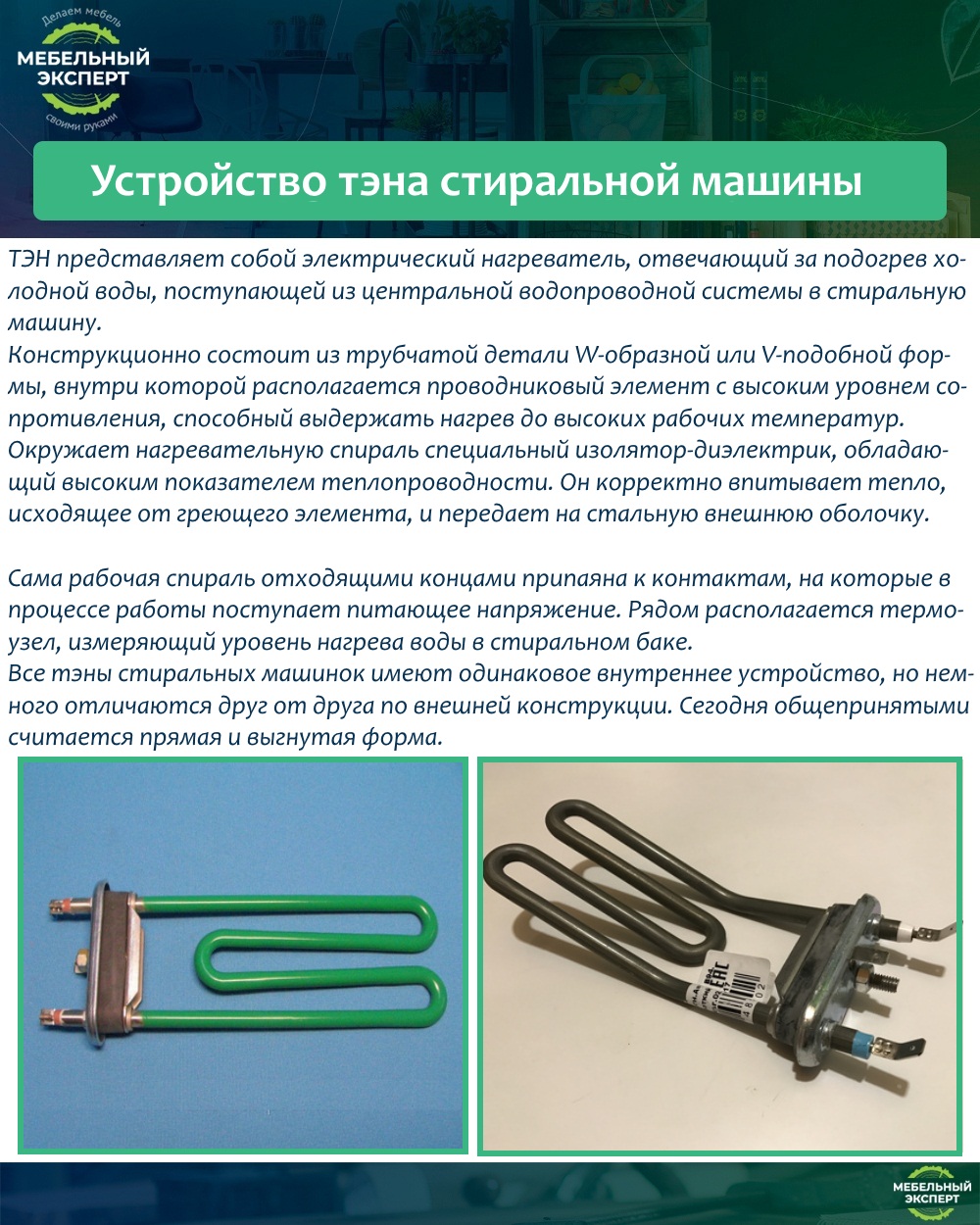

Устройство тэна стиральной машины

Признаки неисправности ТЭНа в стиральной машине

Стиральная машина любой марки, будь то Indesit, Ariston или Bosch, обязательно подает сигналы о поломке ТЭНа. Основные признаки неисправности нагревателя:

Вода в процессе стирки не нагревается. Если при запуске режима стирки с высокой температурой вода остается холодной, значит, ТЭН не функционирует. Когда процесс стирки доходит до этапа нагревания воды, машинка прекращает работу и выдает ошибку. При этом программы, при которых не нужно нагревать воду, могут работать в обычном режиме.
Перед началом нагрева воды техника «выбивает автомат» – отключает прибор, который предохраняет от сгорания электрические линии, идущие после него. Сбой происходит примерно на 10-12-й минуте после запуска программы стирки. Чаще всего это указывает на короткое замыкание спирали, которая располагается внутри ТЭНа.
Машинка «выбивает» устройство защитного отключения (УЗО). Неприятность случается сразу после включения техники или непосредственно перед нагревом воды. Некачественная изоляция ТЭНа может вызвать попадание тока на корпус и привести к автоматическому отключению УЗО.

Если в работе машинки наблюдается один или несколько признаков поломки, возможно, нагреватель вышел из строя и требует замены. Точно определить работоспособность ТЭНа позволяет проверка специальным прибором – мультиметром, после чего можно быть уверенным в неисправности и приступать к замене нагревателя.

Процесс замены ТЭН

Перед проведением ремонта воду из машинки необходимо предварительно слить и отключить от сети, последовательность действий при ремонте устройств разных производителей практически не отличается, при разборке крышка может сниматься сзади или спереди. При заднем расположении ТЭНа производится отсоединение водоснабжения и сливной трубы. В стандартном режиме замена ТЭН стиральной машины проводится в несколько этапов, при необходимости можно прочитать инструкцию.

Этапы:

Разборка стиральной машины — нагревательный прибор находится в большинстве случаев под баком устройства, иногда сзади — в данном случае необходимо открутить заднюю стенку и приступить непосредственно к замене прибора. Такая конструкция встречается чаще всего у машинок Hotpoint-Ariston, Indesit, Electrolux, Ardo, LG, Zanussi,Candy и т.д.
1. Переднее расположение характерно для моделей брендов Bosch и Samsung, доступ к нагревательному прибору в данном случае затруднен, необходимо провести демонтаж лотка для моющих средств, снять саморезы, отсоединить защелки, снять стальной обруч с уплотнителя и сам уплотнитель, демонтировать блокиратор двери.
2. Доступ к нагревательному прибору у стиралок с вертикальной вертикальной загрузкой белья производится через одну боковую стенку, которая крепится одним винтом с торца передней (практически в самом низу) и несколькими винтами с торца задней стенки.
Отсоединение проводов, прозвонка ТЭНа — это необходимо для выявления обрыва, пробоя или замыкания на корпус, что может представлять опасность. Демонтаж — необходимо раскрутить центральную гайку, не снимая её со шпильки, утопить легкими постукиваниями шпильку с гайкой внутрь, отжать резиновую прокладку-уплотнитель, вытащить из бака нагревательный элемент.
Установка нового нагревателя — вставить ТЭН до упора в бак, проверить качество, затянуть центральную гайку, подключить провода.
На финальном этапе проводится проверка — необходимо запустить машинку на любой программе, убедиться в исправности функционирования детали и отсутствии протечек. При необходимости в интернете всегда можно найти видео, которые пользователи снимают и выкладывают.

Как заменить тэн, расположенный сзади машины?

У стиральных машин Indesit, Whirlpool и некоторых других моделей тэн установлен сзади, что позволяет без особых усилий произвести самостоятельно замену детали.

Для этого нужно:

Отключить машинку от электропитания и слить воду, предварительно отцепив если необходимо шланги и перекрыв воду.
Сзади открутить винты и снять крышку, которая может быть разных размеров и формы.

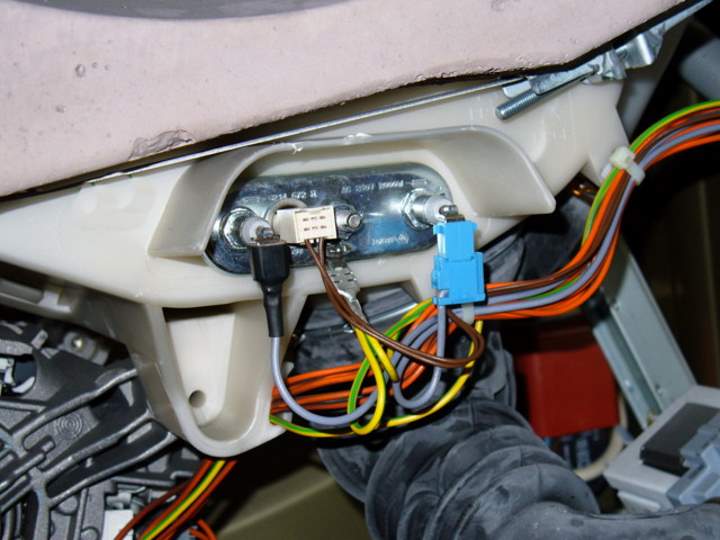

Нагревательный элемент стоит в нижней части бака. Отсоединяете все провода, которые видите. Обычно в центре находится провод заземления, по краям фаза и ноль, еще проводка от термодатчика и четыре контакта.

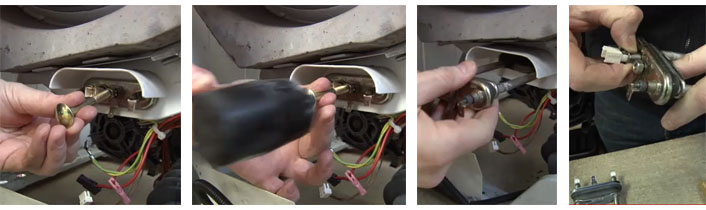

Достать тэн получится с помощью торцового ключа 8 или 10. Откручивается гайка крепления (по центру), и болт вдавливается внутрь.
Теперь, вооружившись плоской отверткой, вставляете ее между ТЭНом и баком и выдавливаете его.
Проводятся очистительные работы: остатки моющих средств, накипь, мусор убираются.

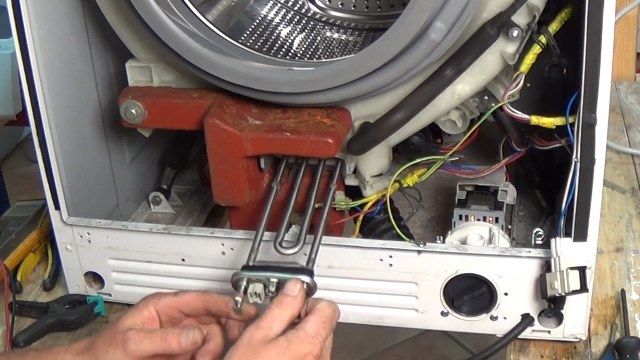

Новый тэн устанавливается на место. Но, сначала подсоединяется термодатчик. А чтобы деталь свободно встала, можно смазать мылом или средством для мытья посуды резинку. Она должна полностью утопиться в баке.

Совет: чтобы избежать в дальнейшем протечки, налейте ковш воды в бак выше уровня тэна. Если из под уплотнителя увидите течь, лучше подкрутить немного гайку крепления.

Этап подсоединения всех проводов и сбора машины

Важно! Тэн внутри барабана держится металлической скобой и если конец нагревательного элемента не попадет в скобу, то в процессе работы, барабан будет задевать за него и выведет из строя машину.

Работа выполнена, разобрались как заменить ТЭН на стиральной машине и она готова к эксплуатации.

ТОП магазинов стиральных машин и бытовой техники:

Правила проверки тэна

Проверить тэн можно и не вынимая его из бачка, что намного упрощает и ускоряет ремонтные работы. Если обнаружится, что он полностью исправный, то проблема с электроникой управления, а ее ремонт требует специального технического образования. Без таких знаний к системе управления лучше не прикасаться. Проверка делается тестером или иным электрическим прибором, позволяющим измерять сопротивление и силу тока.

Исправность тэна контролируется по трем параметрам.

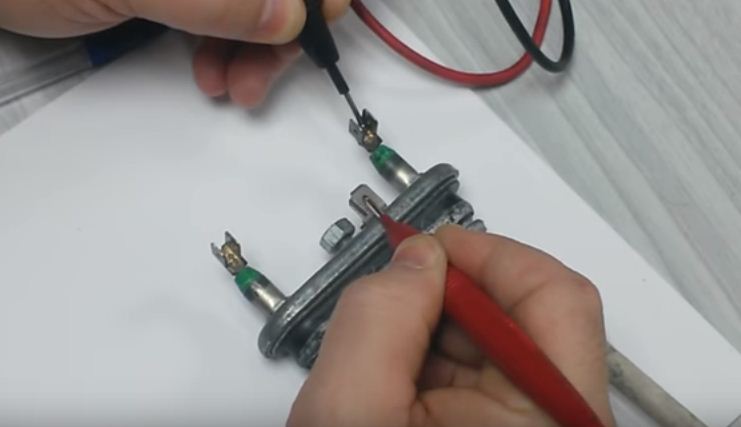

На разрыв нихромовой спирали. Это наиболее распространенная причина выхода тэна из строя: по каким-либо причинам спираль перегорает, ток по ней не проходит. Проверка этой неисправности выполняется прозвонкой элемента, для этого выводы тестера присоединяются к двум клеммам спирали. Переключатель измерений устанавливается в положение «Сопротивление». Если стрелка прибора резко отклонилась к отметке «0», то спираль перегорела. Перед прозвонкой проверьте работоспособность прибора – замкните два выхода, стрелка сопротивления должна резко переместиться на ноль.

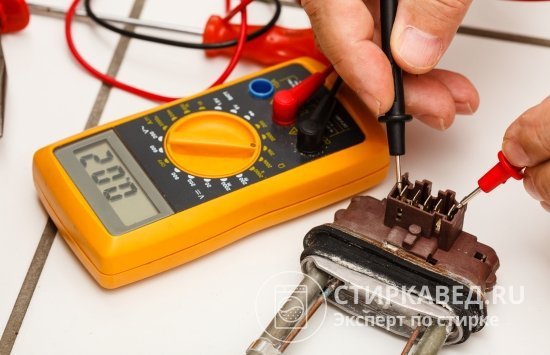

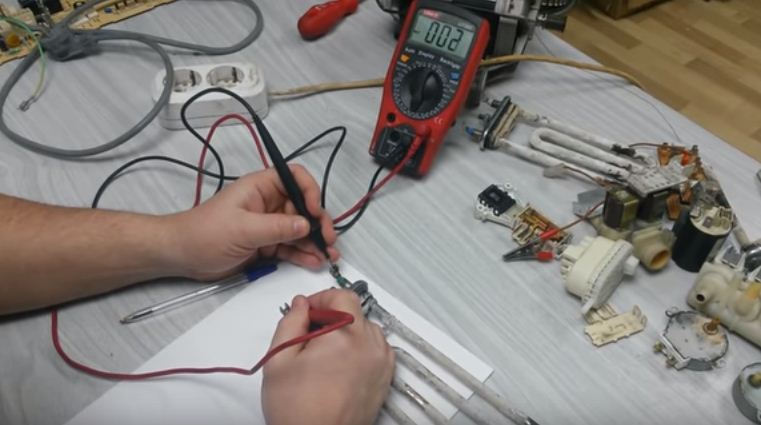

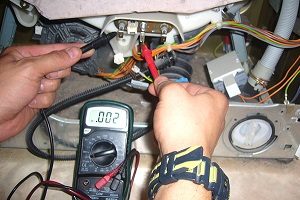

С помощью мультиметра можно определить разрыв спирали
На пробой корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральными машинами, у которых электрическая проводка в доме или квартире не имеет заземления. Ток попадает на корпус агрегата, возможны серьезные поражения. Кстати, многие уже встречались с небольшими пробоями на корпус. Если по металлическим деталям таких устройств легко провести тыльной стороной ладони, то чувствуется пощипывание. Оно указывает, что весь агрегат под напряжением, правда оно еще невысокое и вреда организму не приносит. Как проверить пробой на корпус? Один выход прибора присоедините к клемме нагревателя, а второй к металлической части корпуса. Если стрелка на нуле – все отлично, если отклоняется, то элемент надо менять. Во время проверки установите переключатель прибора на 200 МОм. Очень важно повторить проверку на нагретом тэне. Подключите к нему на несколько секунд питание, отключите и повторите проверку. Очень часто в нагретом состоянии обнаруживается пробой. Связано это с расширением внутренних наполнителей тэна, такой нагреватель надо менять.

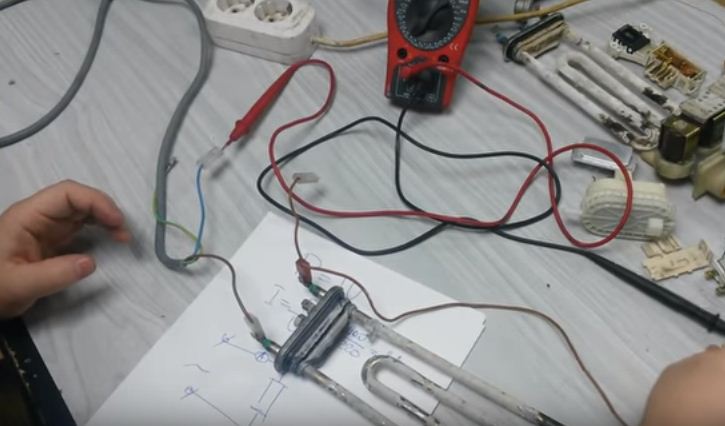

Так определяют пробой корпуса
Проверка мощности. Она не считается обязательной, но для полной гарантии можете выполнить. Узнайте, какой силы ток должен протекать по спирали. Для этого ее мощность надо разделить на напряжение. К примеру, для тэна 1900 Вт ток равняется 1900:220=8А. Переключите тестер в режим амперметра переменного тока и последовательно присоедините все элементы к источнику питания. Если стрелка указывает на 8 А, то все в норме. Если сила тока уменьшилась, то нагреватель имеет критический износ. Он еще работает, но уже надо готовиться к замене. Для того чтобы через несколько месяцев опять не разбирать машинку, лучше сразу установить новый.

Проверка мощности тэна

Видео по теме статьи

Чтобы понять все тонкости проводимой работы, рекомендуем посмотреть соответствующее видео об установке ТЭНа.
