Один из ключевых элементов стиральной машины — ТЭН или трубчатый электронагреватель, который отвечает за нагрев воды и поддержание необходимой температуры во время стирки. Чтобы машина прослужила долго, необходимо следить за состоянием нагревателя, но перед тем, как проверить на исправность ТЕН в стиральной машине в домашних условиях, необходимо понять, как он работает и где его искать в агрегате.
Причины неполадок бойлеров
Чтобы понять, почему нагреватели выходят из строя, нужно разобраться в принципе их работы и назначении основных элементов. Независимо от того, какой у вас тип бойлера — накопительный или проточный, их конструкция схожа. Отличается только марка, дизайн и вместительность бака.

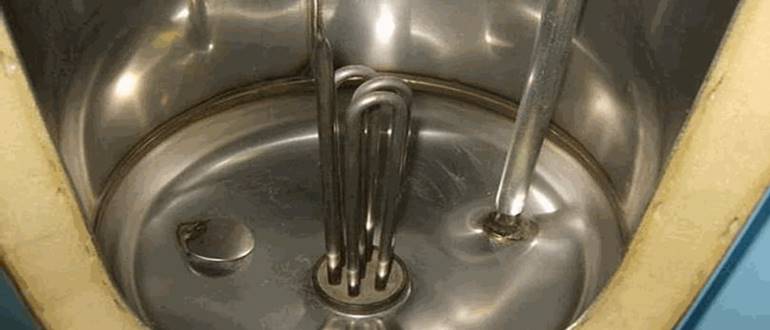

Устройство бака нагревателя достаточно простое. Он состоит из двух частей: внутренней и внешней. Между ними закладывается слой термоизоляции — пенополиуретан. Корпус включает два патрубка: один с рассекателем на конце служит для закачивания холодной воды, другой — горячей.
В приборах проточного типа отсутствует накопительный бак, а нагреватели имеют большую мощность.
Наличие терморегулятора позволяет устанавливать нужную температуру нагрева.

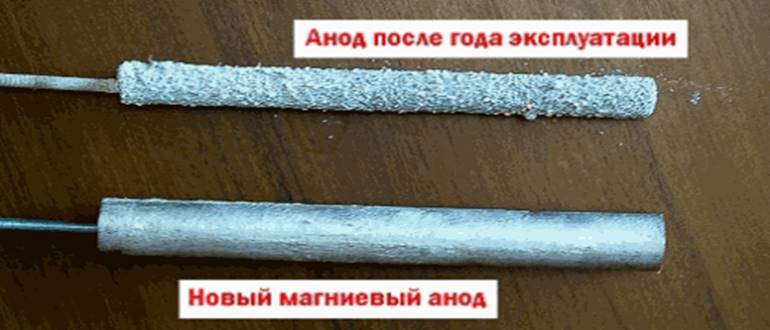

Большинство бойлеров оснащает магниевым анодом, который защищает от коррозии. Аноду требуется периодическая замена, тогда нагреватель и бойлер в целом прослужат намного дольше.
Поломки просто так не случаются, для этого есть свои причины:
- Скачки напряжения в сети.
- Длительное пренебрежение сервисным обслуживанием.
- Неверная установка или подключение прибора.
- Появление накипи и коррозии на деталях.
- Несвоевременный ремонт.
Чтобы выяснить причину и точно определить место неполадки, проводится диагностика деталей.
Я сам дома электрик – популярно об электротехнике

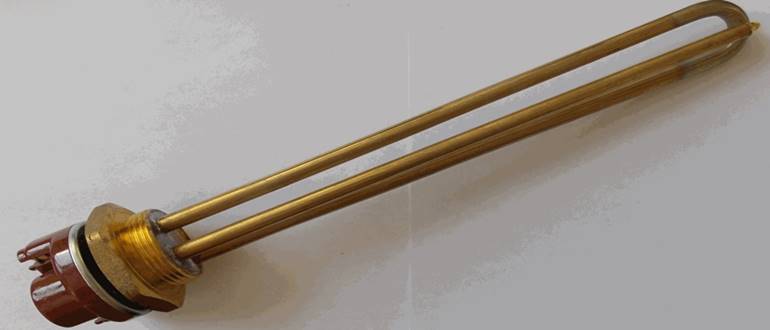

Трубчатый электрический нагреватель (ТЭН) – это электронагревательный элемент в виде металлической трубки произвольной формы, в которой размещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключать фазу и ноль.
ТЭН был изобретен и запатентован 20 сентября 1859 года американцем Джорджем Симпсоном.
Практически в любых современных электронагревательных приборах, таких, например, как электрочайник, утюг, автоматическая стиральная машина, обогреватель в качестве источника тепла используются ТЭНы.
Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быть выключатель, терморегулятор или другие элементы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.
Какие бывают неисправности ТЭНов
Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.
Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки.
Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.
В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты, спираль расплавится и ТЭН выйдет из строя окончательно.
Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.
Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН подлежит замене.
В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.
Какие причины неисправностей ТЭНа для водонагревателя
Возможно, Вас это удивит, но срок эксплуатации трубчатого электронагревателя не зависит напрямую от производителя водонагревателя. Конечно, никто не застрахован от покупки некачественных комплектующих. Однако, даже если Вы купите оригинальный ТЭН для водонагревателей Аристон, а причины неисправности предыдущего не устранили, то вероятно новый электронагреватель тоже проработает мало.
Так какие же причины влекут неисправности ТЭНа?
- Повышенная жесткость воды – если у Вас в кране вода жесткая и Вы хотите, чтобы ТЭН полностью отслужил свой срок, то необходимо установить фильтр для жидкости, который снижает эти показатели.
- Нет нормального напряжения в сети – если в сети напряжение низко либо наблюдаются регулярные скачки, то это отрицательно влияет на сердечник ТЭНа. Он не только перегревается, но и может перегореть. Проблему поможет решить нормализация напряжения в сети при помощи стабилизатора.
- Поломка термостата – неисправный термостат не может регулировать работу ТЭНа, в результате чего он может чрезмерно нагреться. Эту причину поломки трубчатого электронагревателя невозможно предугадать заранее. Помогает только периодический осмотр ТЭНа и термостата.
- Магниевый анод – во многих моделях водонагревателей стоят магниевые аноды, которые выполняют защитную функцию ТЭНа. Со временем он расходуется и не может устранять негативное действие воды на ТЭН, в результате чего последний может сломаться.
Ищите оригинальные ТЭНы для водонагревателей Gorenje или другой торговой марки по выгодной цене? Звоните в интернет-магазин «TER-MARKET» — мы предлагаем отличный выбор разнообразных запчастей для большинства видов бытовой техники по приемлемой стоимости!
Новости
12.10.2018
Какой лучше выбрать ТЭН: медный или из нержавейки
Какой лучше ТЭН, медный или нержавейка – этот вопрос часто можно встретить на соответствующих форумах. Ведь данная деталь не менее важна, чем бак или другие комплектующие системы. Тем более довольно часто частичный или капитальный ремонт водонагревателей не обходится без замены ТЭНа.
16.04.2018
Как подключить посудомоечную машину своими руками и другие рекомендации по установке
В этой статье мы расскажем, как подключить посудомоечную машину не прибегая к помощи мастера. Портативные модели монтируются достаточно легко, для этого нужно стыковать шланг подачи воды с краном, и опустить дренажный слив в раковину. Но установка встроенной техники представляет собой более сложные сантехнические работы в СПб. Следуя рекомендациям, вы сможете самостоятельно подключить оборудование для мойки посуды.
Все новости
Коротко о нас
Качество, технологичность, оперативность, стоимость, сервис. Комплектующие, предлагаемые нами, — это не просто высококачественные изделия, сделанные по самым высоким стандартам. Это запасные части, которые позволяют бытовой технике продлевать срок службы и работать долгие годы. Вся продукция имеет Европейский и Российский сертификат качества, а также признана в 180 странах мира. Мы даём гарантию на приобретаемую у нас продукцию…
Подробнее
Как проверить ТЭН, не разбирая стиральную машинку
Самый первый и простой признак неисправности нагревателя воды — это, конечно же холодная вода при стирке в режиме с нагревом. Но иногда это может указывать на неисправность электронной платы управления. Поэтому нужно ещё воспользоваться одним из альтернативных способов окончательной проверки.
В качестве заключения
ТЭН является одним из важнейших элементов для множества электроприборов. Его поломка может привести к выходу из строя холодильника, водонагревателя, тепловых камер и т.д., что в свою очередь, без сомнения, «огорчит» любого владельца данных приборов.
Причины поломок электронагревателя могут быть связаны как с условиями внешней среды, так и с неисправностями сопряженных с ним элементов. Для того чтобы продлить срок службы ТЭНа необходимо предпринимать профилактические меры и проводить периодическую диагностику оборудования.
При соблюдении простых правил использования и обслуживания электроприборов можно значительным образом продлить срок службы трубчатого электронагревателя и предотвратить его поломку.
Неисправности бойлера: наиболее уязвимые части накопителя
После покупки прибора перед его установкой следует внимательно ознакомиться с технической документацией. В ней будет отражена конструкция прибора, расположение его отдельных частей, инструкция по правильной установке и эксплуатации.
Большинство мелких неисправностей бойлера будут связаны с резервуаром и будут проявляться в виде водяных подтёков.
Для правильного реагирования на проблему и её устранения необходимо найти место протекания и определить причину.
Возможные неисправности могут быть связаны со следующим:
- Износилась защитная прокладка в корпусе
- Неисправность вызвана работой ТЭНа. Требуется его замена.
- Вышел из строя терморегулятор, термодатчик. В бойлерах высокого качества обычно установлены несколько дублирующих устройств, контролирующих работу друг друга.

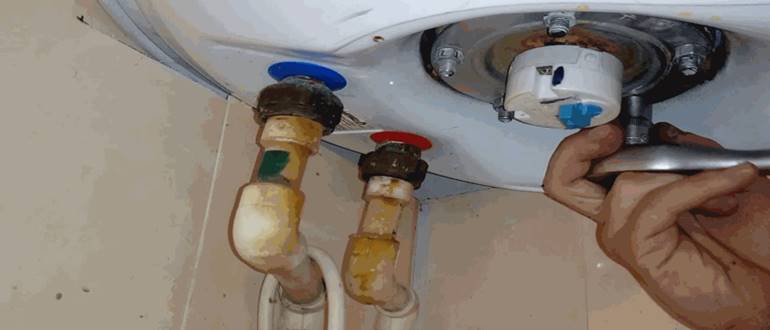

- Течь возникла в области подсоединения труб подвода холодной воды и отвода горячей. Вероятнее всего проблема возникла на стадии монтажа, вследствие плохой герметизации мест соединений.
Часто для защиты накопителя в его систему подсоединяется предохранительный клапан. Благодаря этому элементу число поломок прибора значительно сокращается.
Обслуживание бойлера: технический осмотр и прочистка
В плане очистки и технического обслуживания следует придерживаться инструкции производителя. Это поможет впоследствии избежать многих неприятностей.
Общие рекомендации по очистке нагревательных элементов (ТЭНов) следующие:
— ТЭНы сухого типа следует прочищать не менее одного раза в 2 года
— ТЭНы мокрого типа стоит чистить один раз в год
— В случае работы водонагревателя в условиях повышенной производительности (нр: общественное место) ТЭН необходимо прочищать не реже одного раза в полгода.
В том случае, если в паспорте изделия сказано, что тех. обслуживание должно проводиться сотрудником сервисного центра, лучше последовать этому. В противном случае самостоятельное вмешательство повлияет на гарантийное обслуживание прибора. Самостоятельный осмотр и обслуживание накопителя состоит из следующих этапов:
- Прибор отключается от систем водоснабжения и подачи электроэнергии
- Полностью сливается вода из бака

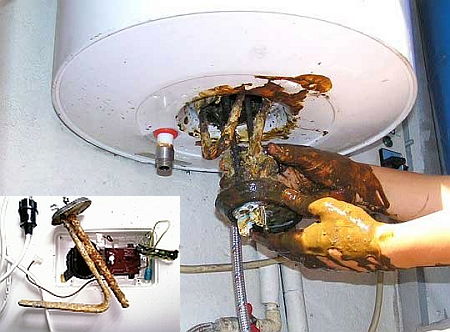

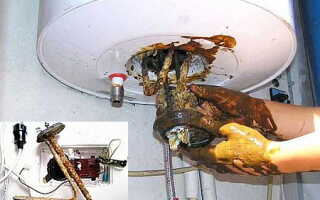

- Отвинтив болты крепежа, открывается корпус и извлекается ТЭН
- Внутренняя поверхность резервуара и нагревательный элемент очищаются от скопившейся накипи и грязи
- Производится замена защитной прокладки. В случае наличия магниевого анода его заменяют на новый. Магниевый анод служит для предотвращения возникновения электрической коррозии бака и, следовательно, увеличивает срок его использования. Так же электрическую коррозию может вызвать отсутствие заземления прибора.
- Конечным этапом будет обратная сборка водонагревателя
Ремонт бойлера: устранение часто возникающих неисправностей
Существует несколько наиболее частых неполадок, возникающих в процессе использования водонагревателя. Часть из них может быть устранена самостоятельно. Для устранения других не обойтись без помощи профессионала:
Повреждение целостности внутреннего резервуара или наружной оболочки
Подобная неисправность может возникнуть в процессе неаккуратного монтажа или небрежного использования прибора. Например, скол или трещина может возникнуть, если случайно стукнуть бойлер или уронить на него тяжёлый предмет.
В результате подобной поломки начнётся разрушение теплоизоляционного материала и ухудшение теплоизолирующих свойств прибора. Так же возможно активное развитие коррозии. Устранить подобную неисправность собственными силами практически невозможно. Потребуется либо обратиться к специалистам, либо купить новый накопитель.
Пайка образовавшихся отверстий поможет решить проблему лишь на короткое время.
Замена прокладки
В том случае, если образовалась протечка в месте расположения защитной прокладки, нужно её просто заменить, проведя самостоятельное тех. обслуживание прибора.
Поломка ТЭНа
Одна из наиболее часто возникающих неисправностей — это поломка ТЭНа.
Если вода перестала прогреваться, либо на это уходит гораздо больше времени, чем обычно — значит вышел из строя ТЭН.

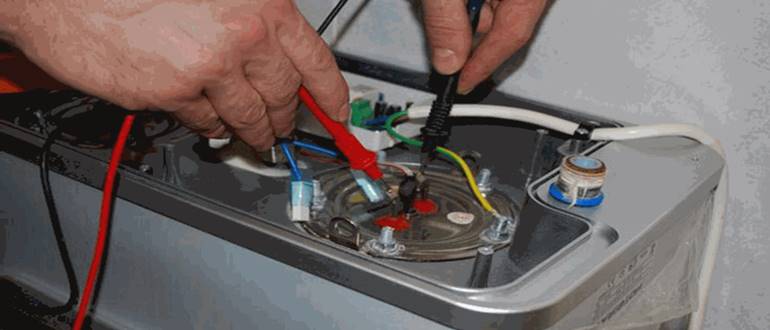

До начала замены нагревательного элемента нужно убедиться, что электроэнергия поступает к накопителю. Это можно сделать при помощи тестера:
- Шкала измерительного прибора устанавливается в пределах 220-250 В
- Фиксируем напряжение на клеммах тестера, подсоединенного к электросети
- Отсутствие напряжения означает поломку бойлера
- В том случае, если напряжение есть, проверка должна быть продолжена
- Бойлер нужно отключить от сети
- Затем отсоединяем термостат от ТЭНа и снимаем изоляцию с контактов ТЭНа
- При помощи измерительного прибора снимаем показания на открытых контактах
- Присутствие напряжения говорит об исправности нагревательного элемента и наоборот
Возможна ситуация, когда ТЭН исправен, но нагрев воды не происходит. Возможно причина в термостате:
- Тестер должен быть выставлен на максимум. Проводим проверку напряжения на входе и выходе из прибора
- При отсутствии показаний необходима замена детали
(наличие положительной реакции так же не даёт стопроцентной уверенности в исправности прибора. Необходимо продолжить измерения) - Устанавливаем измерительный прибор на минимум и проводим проверку на контактах термостата в течение небольшого времени
- Пробуем прогреть термодатчик спичками или зажигалкой и следим за термореле. В том случае, когда нагревание вызвало размыкание термореле, устройство исправно. В обратной ситуации потребуется его замена.
Прочие неисправности бойлера
В случаях, когда ТЭН и терморегулятор работают исправно, но нагрева воды не происходит, возможная причина кроется в настройках бойлера. Если это не помогло, возможно неисправна плата управления. В данной ситуации необходимо обратиться в сервисный центр.
При выявлении поломки той или иной детали необходимо заменять её на точно такую же, соответствующую всем её характеристикам (не только по внешнему виду) Разборку накопителя для ТО стоит выполнять очень аккуратно и постепенно. В том случае если разбить колбы устройства, скорее всего необходимо будет целиком менять термостат.
В тех ситуациях, когда вы не уверены в своих силах по проверке или замене той, или иной детали, лучше обратиться в специализированный сервис, чтобы не возникла необходимость покупки нового накопителя.
Проверка без измерений
Помимо измерений, можно проверить ТЭН другими способами:
- При наличии на корпусе черных точек — устройство имеет пробои, и его необходимо заменить. Для определения наличия или отсутствия точек необходимо будет удалить с нагревателя накипь. Сделать это можно при помощи замачивания его в крепком растворе лимонной кислоты.
- Если для разбора машины нет видимых причин, можно обратить внимание на счетчик электроэнергии. Включите машину в режим, когда она задействует всю свою мощность, посмотрите, как изменяются показания счетчика. Если скорость его подсчета увеличилась — ТЭН в рабочем состоянии.
- Перед прозвонкой внимательно осмотрите устройство: если где-то заметны вздутия, царапины, трещины или другие повреждения — ТЭН следует менять.
- Есть вариант, при котором можно проверить деталь на наличие обрывов без использования тестера. Для этого потребуется контрольная лампа электрика. Ее можно сделать самостоятельно или приобрести в специализированных магазинах.
Важно! Если вы уже частично разобрали стиральную машину, чтобы добраться до нагревателя, имеет смысл сразу убрать всю грязь с других деталей. Например, воспользуйтесь нашим мастер-классом, чтобы очистить барабан стиральной машины.
При установке ТЭНа назад нужно действовать аккуратно, и тщательно проследить за тем, чтобы он попал в свои крепления. Если установить нагреватель неверно, он может оказаться выше необходимого уровня, и при работе машины будет касаться бака. Это приведет к поломке не только нагревателя, но и барабана. Не забывайте и про верное его подключение — все провода должны быть на своих местах.
Важно! Если нагреватель полностью вышел из строя, выполните, придерживаясь инструкций из отдельной статьи, замену ТЭНа.
Видеоматериал
Если вовремя проводить профилактические меры и периодически проверять детали стиральной машины на работоспособность, она прослужит вам намного дольше. А проверить один из самых важных элементов — ТЕН в стиральной машине, вы теперь сможете в любое удобное время в домашних условиях.
