Программатор, используемый для стиральных машин, является важным элементом схемы управления, который отвечает за выбор режима работы. Это одна из наиболее важных составляющих, которая отличает автоматические машины от обычных.
Содержание
Виды программаторов
В автоматических стиральных машинах предусмотрены разнообразные программы стирки, которые учитывают вид ткани, степень ее загрязнения, скорость и вид стирки, полоскание и отжим. Каждому из этих процессов соответствует свой температурный режим работы, скорость отжима, длительность стирки и другие параметры. Выполнение этих задач и обеспечивает этот элемент управления, получая сигналы от датчиков, установленных в схеме. Программаторы бывают следующих видов:
- гибридные;
- электронные.
Гибридные включают в себя набор программных дисков с синхромотором и редуктором. Электронные состоят из микроэлектроники собранной на определенной плате. Рассмотрим устройство каждого из них подробнее.

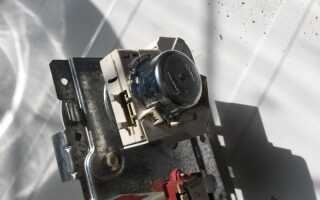

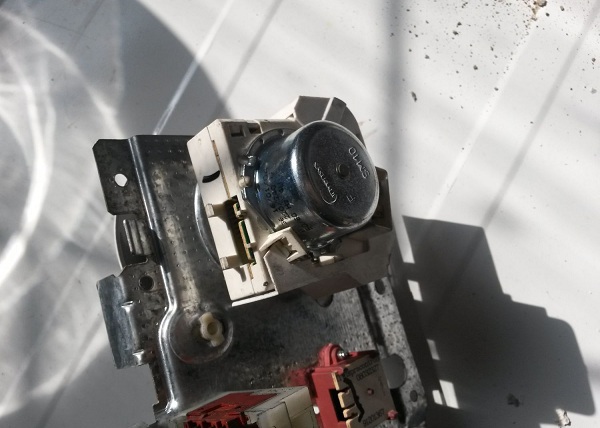

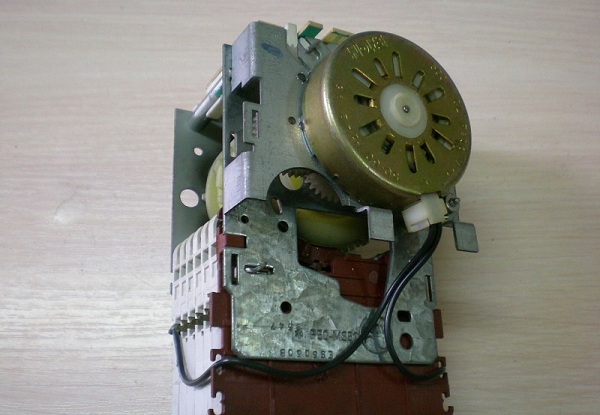

Гибридный программатор для стиральной машины Bocsh
Конструкция и принцип действия
Гибридный программатор — это сложный элемент стиральной машины, который может иметь различную конструкцию в зависимости от фирмы производителя, но одинаковый принцип действия. В приборах этого вида синхромотор приводит во вращение программные диски, на которых выполнены выступы и углубления, называемые кулачками. Во время вращения кулачки вступают во взаимодействие с рычагами толкателя, которые в свою очередь переключают исполнительные контакты программатора. Скорость вращения синхромотора понижает редуктор. У кулачков предусмотрены разные функции управления: так, «быстрые кулачки» отвечают за реверс двигателя привода стиральной машины (переключение направления его вращения), а «медленные кулачки» отвечают за переключение режимов стирки.

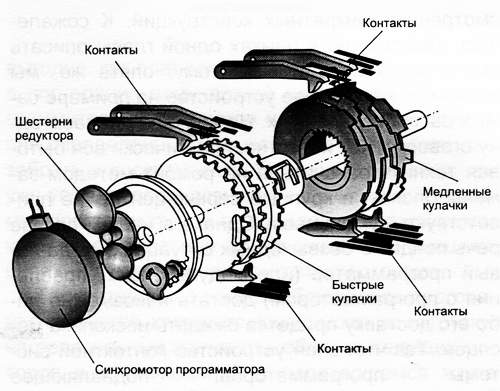

Устройство программатора стиральной машины
Электронный программатор, как правило, состоит из нескольких электронных элементов, которые отвечают за различные параметры и команды:
- питание прибора;
- температурный режим;
- контроль уровня воды;
- управление двигателем;
- управление клапанами и прочими элементами системы;
- защита элементов системы.
Принцип работы основан на формировании электрического сигнала в контроллере в соответствии с заданными параметрами и передаче этого сигнала к устройствам, для его исполнения и контроля.
Гибридные программаторы считаются более надежными, чем электронные, т.к. последние более чувствительны к качеству напряжения сети питания прибора (скачкам напряжения). К тому же, они значительно дороже, но у них есть и важное преимущество — это большее количество функций и более точная настойка режима работы.
Замена и ремонт программаторов
При выходе из строя такого важного элемента схемы управления, как программатор стиральной машины, всегда возникает вопрос, по какому пути пойти: обратиться в специализированную организацию или отремонтировать самостоятельно? При первом варианте, хлопот меньше, но он более дорогой, при втором – можно сэкономить, но придется поработать.
Если стиральная машина оборудована электромеханическим программатором, то нужно приобрести новый аналогичной конструкции и установить на место вышедшего из строя. В случае если нужно менять электронный, работы значительно больше, и для этого нужно:
- приобрести фирменный программатор;
- скачать драйвера для приобретенного прибора;
- скачать прошивку для конкретной модели;
- установить все на компьютер и проверить работоспособность оборудования;
- подключить программатор к панели управления стиральной машины и к компьютеру;
- установить программу и драйвера на программатор, выполнить прошивку.
Необходимо отметить, что лучше приобретать фирменный программатор — он уже протестирован на заводе изготовителе, его проще подключить, и найти к нему программное обеспечение.
В настоящее время каждая компания-производитель стиральных машин выпускает и комплектующие к ним, поэтому всегда можно подобрать нужную запасную часть для конкретной марки. Запасные части продаются у представителей фирм, в ремонтных и сервисных службах, в интернет магазинах.
